Stroke Sensor : SS5B_140

IMG_3661 IMG_4468 IMG_4965

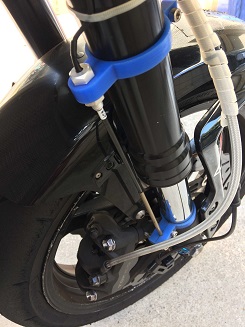

sensor 取付 L Stay / U Stay L

特徴

ロボット/バイク/自動車/産業機械の直動動作をリアルタイムに計測。

計測部が非接触な為、摩耗等の精度変化はしません。

外で使う事を前提とする為、ある程度の防塵/防水や、耐震性能を担保しつつ、

軽量な計測装置となっています。

仕様

・計測長(最大) 140mm(ss5b_140)

⇒(計測長は精度調整の為、「計測長(最大)」に満たない事があります。)

・DC12v電源動作(動作電圧 8-15v)

・アナログ 0-5v出力

・端子仕様(電源(黒):8-15v入力/出力V(赤):0-5v/GND(緑))

・絶対最大定格 電圧 18 v (max.)

・推奨動作環境 周囲温度 0-60℃

・防水 IP62相当(社内試験)

・消費電流値 30mA typ. 40mA max(12v時)

・AC特性 直線性 「先端から150mm SensorPipeを入れた点を0mm点とし、抜く方向に140mmまでが計測範囲。15mm点を1.00v、115mm点を4.00vとした直線上(ss5b取扱説明書【Sensor Rod出力値】【Sensor理想計測範囲】参照)

・繰返し精度 2mm以内 (typ.) (電源/外乱により単発で大幅にずれる事がある)

・測定周期 約30ms/回

・防水3端子コネクタ接続 (住友電装 型番6189-0131)

・サイズ rod部：約200mm 制御部：45mm*45mm*15mm センサケーブル：約500mm 出力ケーブル:200mm以上

・物理仕様 重量 65g
